經過二十多年的發展，隨著沉積AlOx產業化制備技術和設備的成熟，加上激光技術的引入，PERC技術開始逐步走向產業化，已然成為了下一代主流量產電池技術的最有力競爭者。PERC電池具有明顯的性能和成本優勢，它能與現有電池、組件的產線良好兼容，同時獲得1%左右的效率提升，成為首個獲得大規模商業化突破的高效電池技術。國內正大力推行的領跑者計劃，對于PERC技術也格外青睞，也正因為如此，越來越多的企業加入到研發、生產PERC電池的大軍之中，希望在這一波大潮之中搶占自己的一席之地。

　　

　　群雄爭霸的格局

　　

　　《PERC電池?？?017》資料顯示，隨著價值鏈中漿料、設備供應商到電池制造商的全力推進，PERC技術正在不斷向前發展。迄今為止最高效率是17年前悉尼UNSW大學的MartinGreen創造的，他在小型實驗室制備的PERC電池效率為25%。許多電池制造商在單晶PERC電池方面已經超越了21%的效率水平。在批量生產中達到22%的水平已經指日可待。

　　

　　據了解，SolarWorld的五主柵PERC電池獲得21.6%的中值穩定電池效率。該公司有一條產能為25兆瓦的試驗線，主要用于新工藝的評估。在該試驗生產線上，這家德國公司獲得的平均效率為22%。中利騰暉也專注于單晶電池的大規模生產，該公司表示其平均效率為21.1%，而單晶電池的最佳效率為21.3%，多晶硅電池的效率最高為19.6%。正泰太陽能表示，其最佳多晶硅電池的效率為20.2%，而平均效率為19.7%。無錫尚德給出的最佳效率分別為單晶21.3%以及多晶20%。位于無錫的該公司單晶量產平均效率為21%，多晶量產的平均測試數據為19.7%。臺灣的太極能源科技達到的最佳PERC電池效率為21.4%，平均效率為21.1%。

　　

　　MeyerBurger稱其客戶獲得的最佳單晶效率達到22%，多晶達到21%。至于平均效率水平，該公司表示多晶效率區間在19.5%至20.5%之間，單晶效率區間明顯更高，達到20.8%至21.5%。Centrotherm稱其客戶取得的最佳效率為22.1%，在量產中取得的平均效率約為21％，同時采用選擇性發射極技術的電池達到了21.4%的效率。6月份在慕尼黑舉行的2016第32屆EUPVSEC大會上，SoLayTec在其報告中宣稱，通過優化氮化硅覆蓋層，將拋光深度從1~2μm提高到3~4μm，并將發射極薄層電阻從約78+/-3ohms/sq提高到95+/-5ohms/sq，得到了21.1%的最佳PERC電池效率。

　　

　　理想能源表示，其客戶晉能(Jinergy)使用其氧化鋁沉積設備獲得了21.34%的最高PERC電池效率。其設備作為生產線的組成部分，所加工電池的平均效率分別為單晶21%，多晶19%。

　　

　　晶科2017年單晶PERC電池路線圖，目前量產平均效率大于21%，組件平均功率達295W，最大功率達305W。2020年目標，電池效率近22%，組件功率平均大于310W，最大功率320W，現研發單晶組件功率已達344W。

　　

　　到目前為止，天合的PERC電池世界冠軍效率為22.61%。天合光能量產P型雙面PERC組件正面效率達到21.2%，背面效率為12.5%。雙面PERC組件采用雙玻封裝，正面功率為283W至295W。雙面PERC組件在人工草皮場景下實測每瓦發電量比單面PERC雙玻組件高5.5%。此外，在模擬高反射率地表場景中發電量比單面PERC組件可提升25%。

　　

　　在隆基樂葉的PERC路線圖中，單晶PERC電池實驗室效率稍高于22%，預計2017年底效率達到22.5%；雙面單晶PERC電池效率正面在21.8%以上，背面做到17.8%左右，雙面性接近80%，甚至會超過80%。在未來的三到五年之內，單晶PERC電池的效率可以達到23.6%。

　　

　　產能蓄勢爆發

　　

　　最初認為PERC將只限于幾條高效率生產線的人發現自己錯了。該技術正在成為新增產能與現存產能升級的平臺。似乎每個單晶制造商的擴產都下注在PERC上，毫無疑問這也對單晶硅片起了推動作用。即使曾專注于多晶的全球硅片龍頭企業GCL，也已經開始投產單晶硅片。SolarWorld就是一家全心投入單晶以及PERC的公司，并且正在全面轉向新興技術。原因之一是該公司對PERC電池有著長期生產經驗。SolarWorld于2004年就已開始嘗試采用該技術，于2008年開始在100兆瓦試點生產線上采用電介質背面鈍化、激光和蒸發鋁背面接觸技術。之后轉入400MW量產線，采用背面及正面介質層鈍化、激光開口、絲網印刷鋁背電場和選擇性發射極。其后SolarWorld的常規生產線全面升級為PERC。目前，SolarWorld已安裝的PERC產能為1.1GW，并且正在進行全面升級總量為1.6GWPERC產能的工作。生產成本是促使SolarWorld做此決定的另一個原因。其生產基地位于德國及美國，生產成本高于中國競爭對手。中國的競爭者們具有更好的規模優勢（這些公司往往規模巨大），并且擁有更好的材料供應商渠道（目前大部分材料供應商都在中國進行生產）。在光伏組件可作為高效率優質產品出售的同時，投入PERC制造的設備資本支出能被快速攤銷，每瓦的制造成本也將降低。臺灣新日光能源（NSP）轉向單晶的背后也隱藏著類似的原因。除了SolarWorld之外，臺灣的旭泓全球光電（SunriseGlobal）、韓華QCells和REC是最早在量產中采用PERC技術的公司。隆基是PERC俱樂部的一位新成員，最近投入生產PERC電池，擁有1.1GW的裝機容量。

　　

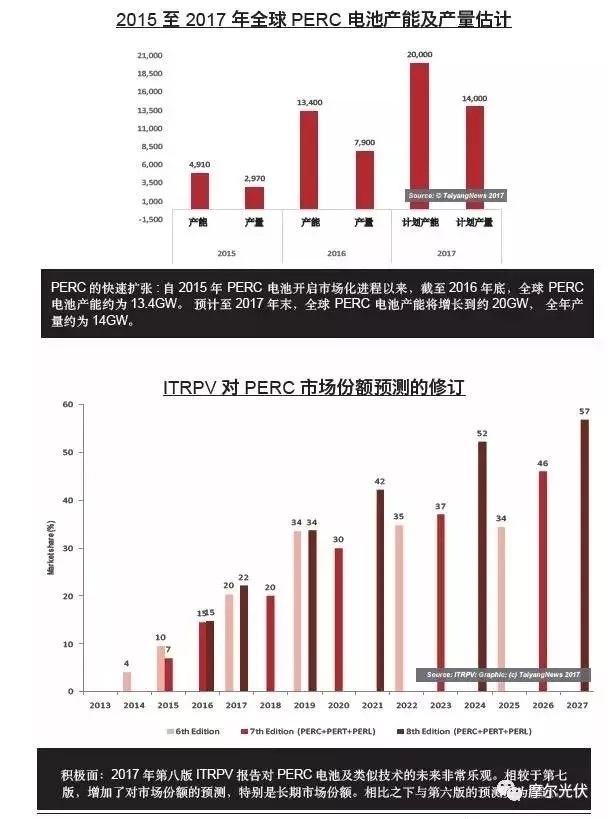

　　《PERC電池?？?017》預估，截至2016年底，PERC產線全球裝機產能約13.4GW，基于許多工廠還在安裝試機階段，我們估計2016年實際產量約為7.9GW。PERC的產能擴張仍在繼續，到2017年底將達到接近20GW的產線裝機容量，屆時PERC電池產量將達到約14GW。

　　



　　圖表來源：《PERC電池?？?017》

　　

　　潛力如何挖掘？

　　

　　中國科學院微電子研究所主任賈銳認為，PERC電池器件結構的設計，對電子和空穴的輸運有著顯著的影響。這個顯著的影響會影響到PERC的開路電壓、短路電流、填充因子和效率。合理電池結構的設計可以有效的提升效率，并且降低工藝的成本。PERC電池效率的提升需要降低電子和空穴的輸運損失、光學損失和復合損失。

　　

　　PERC的發展也有金屬化漿料的功勞。鋁漿配方得到了顯著改善。據ISFH研究所Dullweber先生的介紹，鋁漿的性能在五年前尚有諸多缺陷，如合金工藝、共晶組成，BSF構成以及背面顆粒的形成。而現在，所有這些問題都得到了大幅改善。正面接觸銀漿方面也是如此。除了開發適合高電阻發射極的配方外，漿料制造商也在持續研發新的產品，滿足PERC電池對較低工藝溫度的特殊要求。目前已有的可運用于量產的再生方案足以解決單晶的LID問題，增強了電池制造商擴大單晶PERC產能的信心。匯流條技術的改進，增加主柵數量等，都有助于PERC的發展。所有這一切使得PERC技術得以迅速擴張。目前光伏產業針對PERC所進行的深入研究，將令PERC技術進入一個新的階段。

　　

　　中國科學院電工研究所太陽電池研究部主任王文靜研究認為，單晶PERC電池的衰減高于單晶BSF電池，其原因主要是由于B-O對導致的，目前已經通過光照退火成功抑制。多晶PERC電池的衰減表現為與溫度相關的LeTID，其原因仍不明朗，但是似乎與多晶硅中過多的金屬離子有關。目前已經找到抑制LeTID的途徑，包括高溫、高光強輻照，但是其大規模應用還具有挑戰性。對于多晶PERC電池的衰減原因，業界也正不斷深入探索。

　　

　　武漢帝爾激光科技股份有限公司董事長李志剛也認為，PERC電池衰減的問題，曾經困擾光伏產業相當長的時間，現在正慢慢得到解決。他提出，用激光的方式，整形得到幾百個太陽的光強，來修復單晶PERC電池，效率會得到0.1%左右的提升。在20個小時之后，衰減就比較平緩，激光處理后的光衰幅度會很低，大部分在0.5%的水平。但是在多晶部分，目前還沒有非常理想的解決方案，主要受硅片材料影響，光衰后效率分布差異較大，激光處理后光衰在0.5%-2%，正在開發新激光方案來進一步改善處理效果。

　　

　　目前,PERC電池已然成為了眾多晶硅電池廠家的新寵，技術成熟度越來越高，同時關鍵設備的國產化進程也逐步加快。PERC電池的成本穩步下降，進步令人欣喜，當然問題依然存在：首先在氧化鋁沉積設備上，梅耶伯格的板式PECVD可謂一家獨大，然而其維護成本高，TMA消耗量大，同時薄膜質量提升空間較??；而ALD設備目前呈現百家爭鳴的態勢，國內設備廠商也強勢加入戰局，然而目前尚未有一家設備久經市場考驗，沉積速率、沉積質量、開機率等多方面的矛盾仍亟待改進。

　　

　　雙面PERC的加入

　　

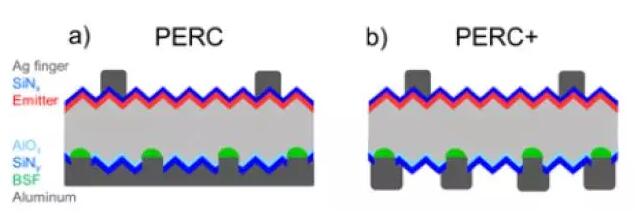

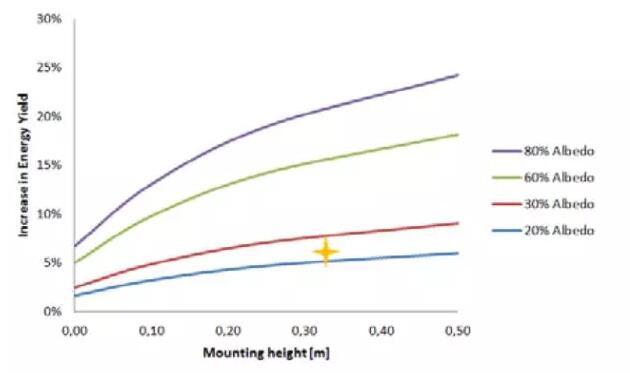

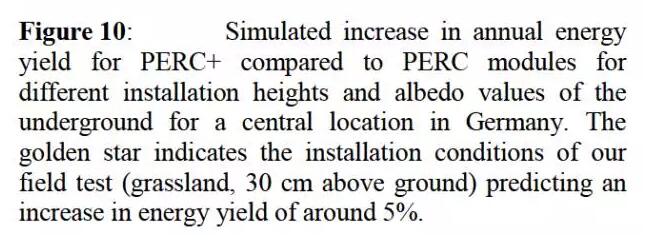

　　在2015年，SolarWorld與其合作研究結構ISFH報道了雙面PERC（PERC+）產品，其電池背面使用了局部鋁柵線，取得了與單面電池相當的正面轉換效率，雙面率達到65%。相比之前出現的雙面電池，沒有使用高成本的銀柵線與N型硅片，也沒有背面擴散環節，電池成本與單面PERC電池成本相當，展現出非常好的應用前景。

　　



　　2017年初，天合、隆基樂葉、晶澳均推出了雙面雙玻PERC組件，天合報道了290W（60片電池）左右的組件功率和68%的組件雙面率；隆基樂葉更實現了300W左右的組件功率和75%的組件雙面率；晶澳也在SNEC上展示了295W（60片）和350W（72片）的產品。

　　

　　目前，相關產品經過一定時間的戶外實證，確實表現出可觀的發電增益：

　　

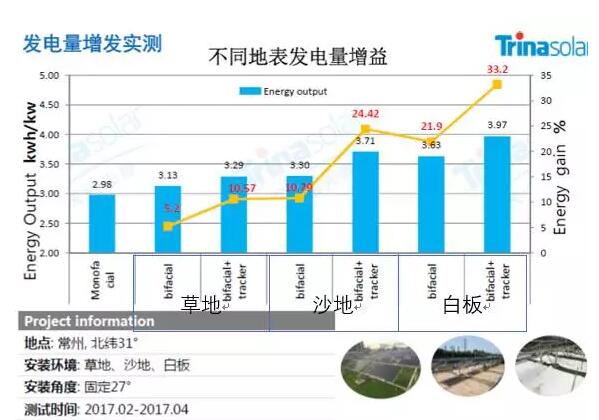

　　天合光能的雙面組件在17年2~4月在草地、沙地和白板的地面反射條件下相對常規組件可分別多發電5.2%、10.79%、21.9%；配合跟蹤支架則多發電結果變為10.57%、24.42%、33.2%。發現雙面PERC組件配合跟蹤支架可實現1+12的效果。

　　

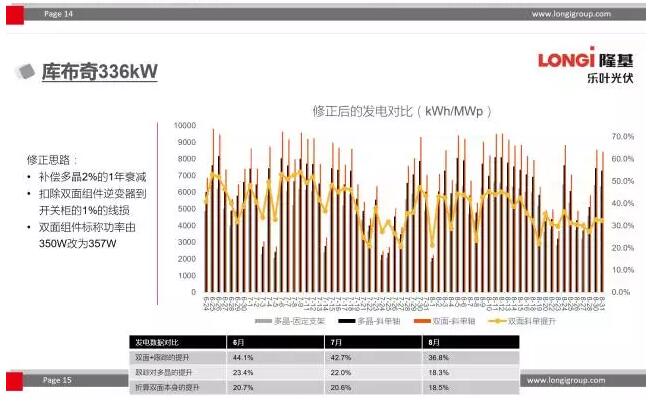

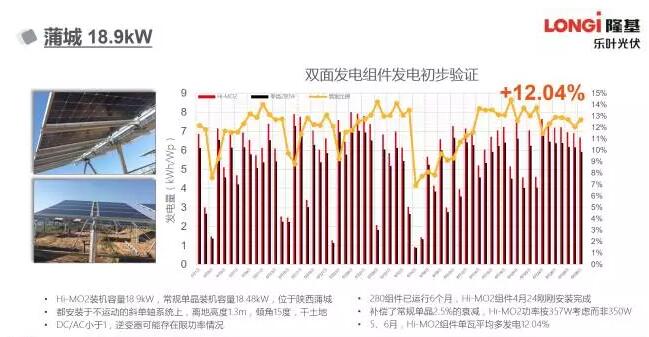

　　隆基樂葉在草和土的混合地面條件下，在組件安裝高度1.3米時，在17年5~6月雙面PERC組件相對常規單晶多發電比例為12%。而在庫布奇336kW的客戶項目中，雙面組件配合跟蹤支架在6~8月實現了40%左右的發電量提升（相對常規多晶）。

　　





　　因此，我們預計雙面PERC技術將促使PERC技術更快得替換傳統BSF電池，并使得單晶路線獲得對于多晶路線的極大優勢。
