項目前期實地踏勘
豐郅工程師對此次改造項目進行了詳細周密的前期勘察，此次項目匯流箱在房頂數量較少但分布分散，若采用傳統有線通信方式可能會出現以下問題：一、影響建筑美觀；二、因場地因素需耗費大量485線影響項目經濟性收益；三、此項目屋頂與屋頂之間通訊距離較短，且阻擋因素大多為房頂之間的高度差，可能導致不規范布線，影響通訊質量。
綜合以上因素，工程師向客戶推薦了無線通訊方案。此次的37臺匯流箱改造項目分布在三個區域，我們選取其中一個區域（15臺）進行詳細介紹，讓大家了解老舊電站改造的詳細過程和相關細節。
具體改造細節
針對無線通訊工程應用案例，在選取天線支架方面，工程師從防腐性、耐高溫、易用性等幾個方面綜合考慮，選取PVC管（直徑2.0cm，長度75cm）作為天線支架，如下圖所示：

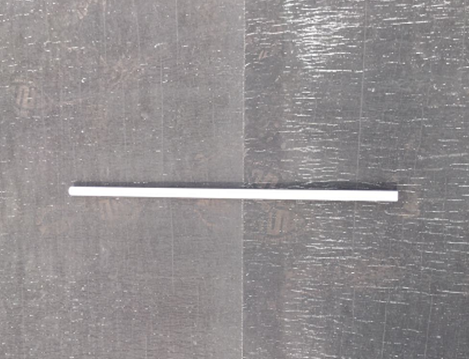

天線支架
其安裝方式有兩種：
1、安插在兩塊電池板空隙之間，沒入距離為60cm，伸出距離為15cm（已通過PVsyst軟件分析，對于系統影響可忽略不計）。
2、套在屋頂的防雷鐵棍上（因屋頂有十幾個防雷鐵棍，只占用一個，故影響可忽略不計）。
有關防雷考慮，基于嘉興市的年平均雷暴日數為40天，現場雷暴分直接雷和間接雷，間接雷針對PVC管絕緣性可不考慮，直擊雷針對管外布線方式，綜合電氣性能評估，安全系數在P90以上。
因選用無線方案需安置網關統一接受匯流箱監控數據，網關與通訊管理機通過RS485有線通訊，而通訊管理機在逆變室，故將網關安置于逆變室屋頂?，F場分布情況如下圖所示：

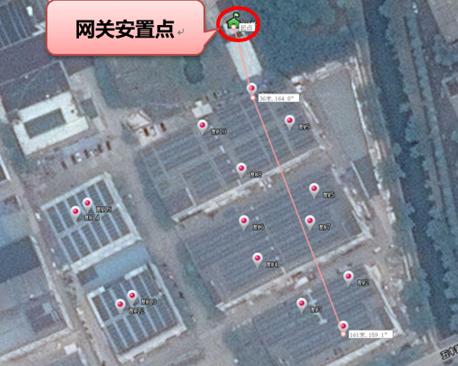

匯流箱及網關分布衛星圖

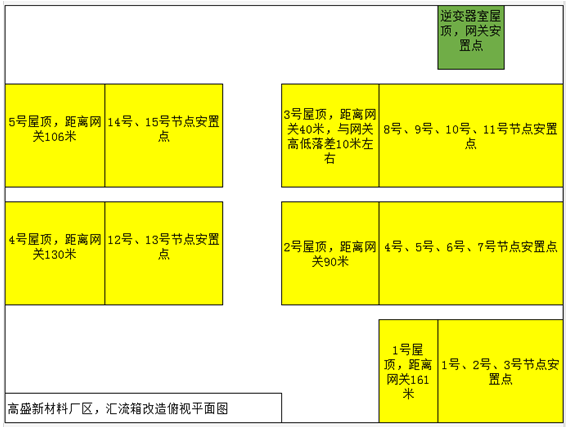

匯流箱及網關分布平面圖
其中MW1匯流箱監控與網關距離最遠，直線距離為161米，有2個屋頂遮擋，高度落差約10米。MW11匯流箱監控與網關距離最近，直線距離為36米，無明顯遮擋。
現場改造情況如下組圖例所示：

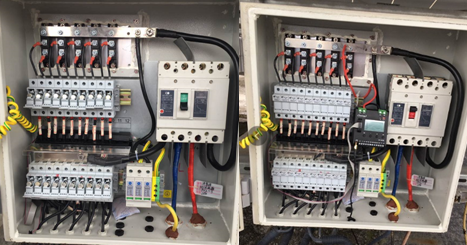

匯流箱改造前 匯流箱改造后

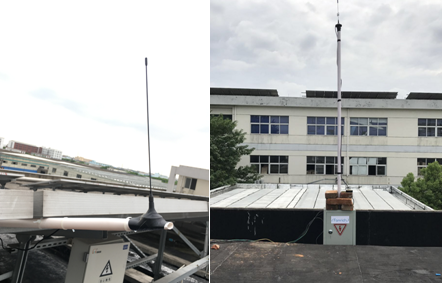

無線通訊天線安置圖 網關電箱配大天線圖
對于網關的安置，考慮到網關需要跟逆變器進行485通訊，然后逆變器將采集到的網關的數據通過無線的形式發送給數據后臺，故只能將網關安置在逆變器所在房間的屋頂，通過逆變器房間內的交流220V取電。
通訊測試結果：上位機測試，15個匯流箱監控數據均可讀取無誤。

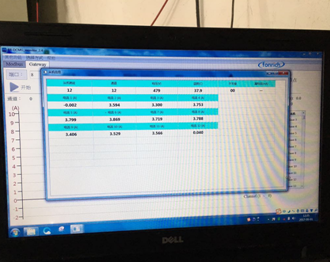

通訊結果圖
至此，此電站的匯流箱改造項目完美結束，豐郅工作人員從前期實地勘察，到方案設計，再到后續安裝，展現了極強的專業素質，用科學的方法和精湛的技術讓老舊電站走向數據化精細化管理。
除無線通訊改造外，豐郅還提供如下匯流箱改造服務：
一、增加匯流箱監控系統，支持1000V、1500V系統；
二、更換老舊匯流箱監控系統，支持1000V、1500V系統；
三、RS485有線通訊改LoRa無線通訊方案；
四、增裝直流電弧檢測，防止直流電弧引起的火災風險。
匯流箱監控，可有效采集光伏組串電壓、母排電壓、匯流箱內溫度、防雷/斷路器狀態等數據，通過RS485，將電站數據傳輸至電站監控后臺，實現光伏電站的數字化、精細化管理。
直流電弧檢測，可有效防范因連接松動、接觸不良、老化、短路等原因引起的直流放電現象而導致的電站火災。據調查，40%以上光伏電站火災由直流電弧引起，而美國等地也相繼推出了光伏系統直流電弧檢測方案的強制要求。豐郅直流電弧檢測方案，是目前國內唯一通過UL1699B認證的電弧檢測方案，可有效防范直流電弧引起的火災。
目前，豐郅直流電弧檢測方案已廣泛應用于超過500MW項目中，近期進行的30MW直流電弧檢測匯流箱改造項目也已接近尾聲。
老舊電站換新裝，關于更多匯流箱改造更多方案和細節，可關注“豐郅新能源”公眾號，或撥打客服人員電話：021-61679671-803
