一、光伏組件的溫度特性
光伏組件一般有3個溫度系數：開路電壓、短路電流、峰值功率。當溫度升高時，光伏組件的輸出功率會下降。市場主流晶硅光伏組件的峰值溫度系數大概在-0.38~0.44%/℃之間，即溫度升高，光伏組件的發電量降低，意思是：理論上是溫度每升高一度，發電量降低0.38%左右。而薄膜太陽能電池溫度系數會好很多，如銅銦鎵硒（CIGS）的溫度系數僅為-0.1~0.3%，碲化鎘（CdTe）溫度系數約為-0.25%，均優于晶硅電池。

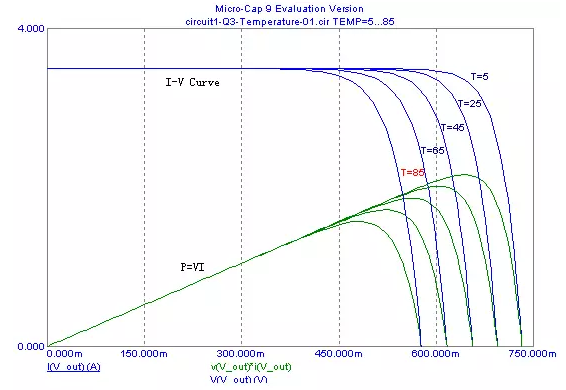

上圖是模擬5-85℃下，同一塊晶硅太陽能電池的的電流、電壓、功率輸出曲線（模擬數據僅供參考）。我們可以看到一個有趣的現象，即隨著溫度的升高，短路電流幾乎不變，開路電壓降低。從而說明環境溫度直接會影響光伏組件的輸出電壓。

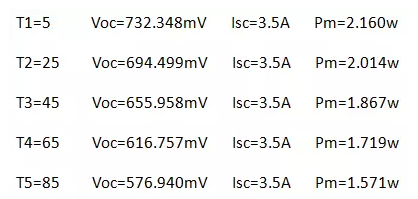

上面是模擬數據結果，可以看到，運行溫度在85℃時，效率比標準溫度25℃時降低了22%。說明了在實際使用過程中，降低環境溫度、增加組件通風散熱是非常重要的。
二、老化衰減

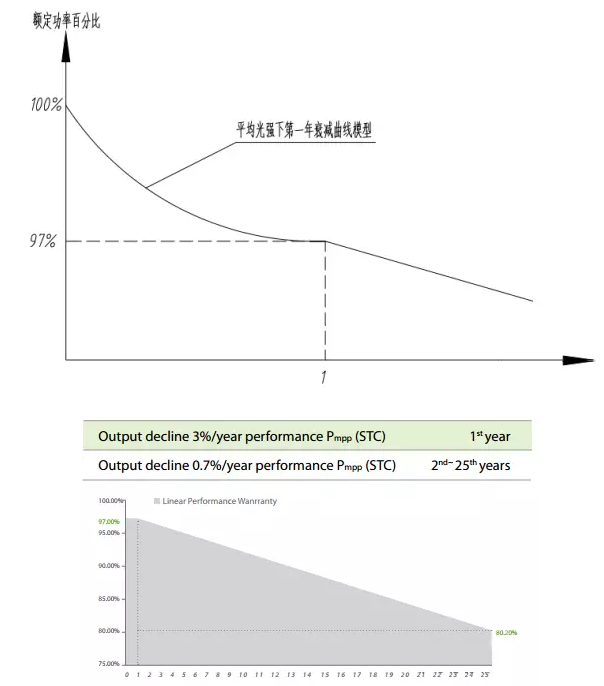

在組件長期應用中，會出現緩慢的功率衰減。由上面兩張圖可以看出，第一年的衰減最大值約3%，后面24年每年衰減率約0.7%。由此計算，25年后的光伏組件實際功率仍可達到初始功率的80%左右。
老化衰減主要原因有兩類：
1）電池本身老化造成的衰減，主要受電池類型和電池生產工藝影響。
2）封裝材料老化造成的衰減，主要受組件生產工藝、封裝材料以及使用地的環境影響。紫外線照射是導致主材性能退化的重要原因。紫外線的長期照射，使得EVA及背板（TPE結構）發生老化變黃現象，導致組件透過率下降，從而引起功率下降。除此之外，開裂、熱斑、風沙磨損等都是加速組件功率衰減的常見因素。
這就要求組件廠商在選擇EVA及背板時，必須嚴格把關，以減小因輔材老化引起的組件功率衰減。
三、組件初始光致衰減
組件初始的光致衰減，即光伏組件的輸出功率在剛開始使用的最初幾天內發生較大幅度的下降，但隨后趨于穩定。不同種類電池的光致衰減程度不同：

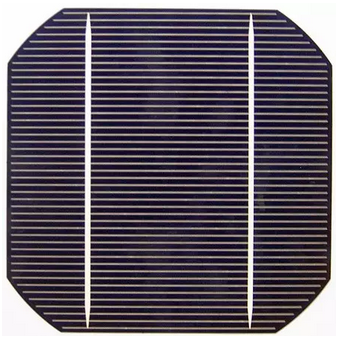

P型（硼摻雜）晶硅（單晶/多晶）硅片中，光照或電流注入導致硅片中形成硼氧復合體，降低了少子壽命，從而使得部分光生載流子復合，降低了電池效率，造成光致衰減。
而非晶硅太陽能電池在最初使用的半年時間內，光電轉換效率會大幅下降，最終穩定在初始轉換效率的70%～85%左右。
對于HIT及CIGS太陽能電池，則幾乎沒有光致衰減。
四、灰塵、雨水遮擋
大型光伏電站一般建設在戈壁地區，風沙較大，降水很少，同時清理的頻率不會太高，長久使用后，可造成效率損失約8%。
五、組件串聯不匹配
組件串聯不匹配，可以用木桶效應來形象的解釋。木桶的盛水量，被最短的木板限制；而光伏組件輸出電流，被串聯組件中最低的電流限制。而實際上組件之間多少都會存在一定的功率偏差，因此組件失配多少都會造成一定的功率損失。
