毫無疑問，HJT是當下最被光伏業內寄予厚望的下一代電池技術路線。單晶PERC背鈍化技術，量產效率在22.5%左右，已逼近其結構的工藝極限效率(23.5%左右)，業內期待HJT異質結電池能夠接棒，扛起下一代高效電池的大旗。其研發效率已經超過25%，批量生產效率達到24.5%，產業化條件基本成熟，預計在未來一兩年內將迎來爆發性發展和增長。
但是要實現異質結電池產業化，目前仍存在幾大 “痛點”主要包括：
N型硅片成本高
銀漿耗量高
組件封裝損失等問題。
“低生產成本、高效率、長效”一直被視為光伏電池的“不可能三角”，但這種局面在近期有望被打破。
另一條技術路線MWT向HJT伸出了橄欖枝。
近日，針對行業不斷的合作期盼，日托光伏對外宣布：“鑒于MWT技術與HJT可完美結合，公司秉持開放態度，愿與業內HJT企業開展技術合作，共同推進HJT技術的快速發展。”
日托光伏總裁張鳳鳴博士表示：“高效背接觸MWT技術可完美解決HJT技術的難點，為實現異質結電池產業化快速推進帶來了新動力。背接觸MWT技術和HJT異質結技術的結合，可以實現超高效MWT+HJT電池的規?；慨a，不僅進一步提升電池轉效率，也為降低單瓦成本打開新的空間。”
幾乎所有主流電池和組件企業和及研究機構都曾MWT電池這項技術都有涉獵，但到現在為止，日托光伏成為行業內唯一一家實現MWT組件GW級量產的企業。據張鳳鳴介紹，MWT既是電池工藝，又是組件工藝，它本質是一個技術平臺，能夠承載PERC、TOPCon、HJT等技術，與其完美疊加。
““MWT+HJT”，是業內最先進的組件封裝工藝和電池工藝的完美結合。”張鳳鳴表示，“具備降本、省銀、更高效等多項優勢。”
高效率，MWT+HJT雙效疊加
近日，日托光伏推出了MWT+HJT產品解決方案——C-Pro系列。
據日托光伏研發人員介紹，C-Pro系列產品為N型單晶硅高效電池，一方面在技術端融合了MWT+HJT兩大先進技術的效率優勢，電池平均量產效率達到25%以上，另一方面產品端還可同時實現超大尺寸(G12硅片:210mm*210mm)和超薄(<120μm)硅片電池的制造技術，這樣單片電池功率達到11W以上，較現有常規高效PERC電池轉換效率提升2.5%(絕對值)，單片功率提升10%以上，同時生產成本可以做到更低，對現有常規高效PERC電池形成替代性優勢。此外，相比較常規HJT電池，MWT+HJT電池轉換效率可高出0.5%~1%，電池片使用硅片厚度降低20%，銀漿耗量降低20%，單瓦成本可降低10%， 保證產品技術在未來具有持續的領先性和更強的競爭力。
▲薄硅片，HJT與MWT“不謀而合”，挑戰120μm極限

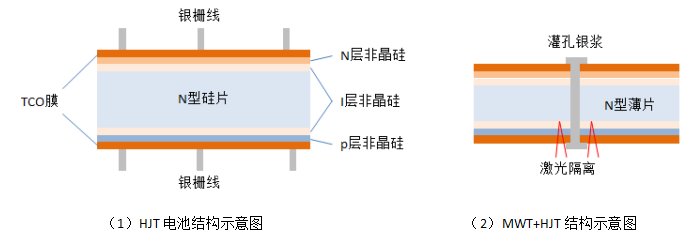

如圖(1)和(2)所示，常規HJT異質結電池基本是一個對稱結構，N型硅片兩邊有1-2nm的本征非晶硅隧穿鈍化層，P型摻雜非晶硅作為發射極可以位于正面也可以位于背面，背面發射極更有利于降低正面膜層光的吸收和提升填充因子，所以逐漸成為量產HJT的首選。HJT電池因為其完美的表面鈍化效果所以開路電壓Voc不會隨著硅片變薄而減少甚至還會提升，導致轉換效率基本不隨厚度減薄而改變，這就為超薄硅片的應用提供了可能，這也是降低主材硅成本最為有效和直接的方法。
根據測算，硅片厚度每降低10μm，單片硅片成本將降低3%~5%，這個對于價格高昂的N型硅片極為重要，但是薄片化帶來的挑戰也非常大，常規的焊帶高溫焊接的方式嚴重制約了硅片厚度的持續下降，所以目前量產最多只能降低到160μm左右，進一步的硅片減薄必須采用更先進的無應力互聯封裝方式，而MWT技術恰恰提供了完美的解決方案。所以HJT+MWT電池采用120μm甚至更薄的超薄硅片，只需要增加激光開孔和隔離工序即可。其工藝流程如下圖所示：

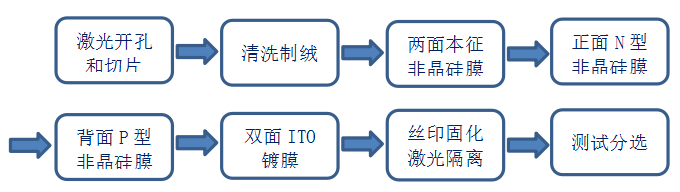

●大尺寸超高效MWT+HJT電池工藝流程：

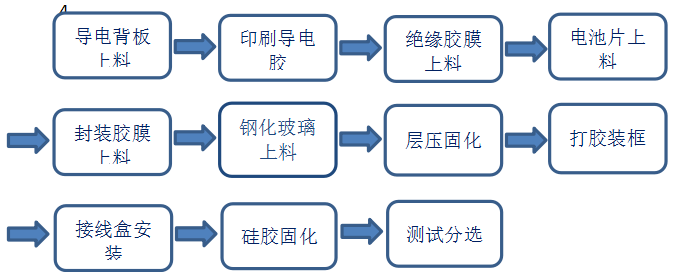

●MWT+HJT電池封裝成組件工藝流程：
HJT電池使用的是低溫銀漿，常規的高溫焊接工藝并不適合HJT電池的組件封裝，所以HJT電池的封裝至今仍然是行業面臨的一個難題和痛點，而日托光伏的背接觸MWT技術，在組件端采用的是“導電背板+導電膠”的先進二維封裝方案，可以完美的解決HJT電池封裝的問題。這種平面二維的無應力封裝方式來源于SMT電子封裝行業，日托光伏通過持續專注的研發投入，將其成功應用于MWT電池封裝并實現產業化，采用該技術方案，可以完全消除常規電池封裝中焊帶的應用和高溫焊接的過程。
消除了焊帶及焊接過程產生的應力，導電膠低溫固化工藝和電池片低溫銀漿的電極也完美貼合，并且支撐超薄的硅片應用(<120μm)和漿料耗量的降低(不需要長的銀主柵線)，同時降低了封裝損失，提升了組件的耐候性和可靠性。
低成本，MWT+HJT成本測算
按照目前主輔材的價格，對比常規HJT電池和MWT+HJT電池的生產成本，基于G12大尺寸硅片，常規HJT電池采用的是160μm厚度N型單晶硅片，而MWT+HJT電池只需要120μm厚度的超薄硅片，有效降低電池片成本。此外基于MWT技術的無主柵設計，不僅可降低遮光損失，提升電池效率，還可節省20%的銀漿耗量。

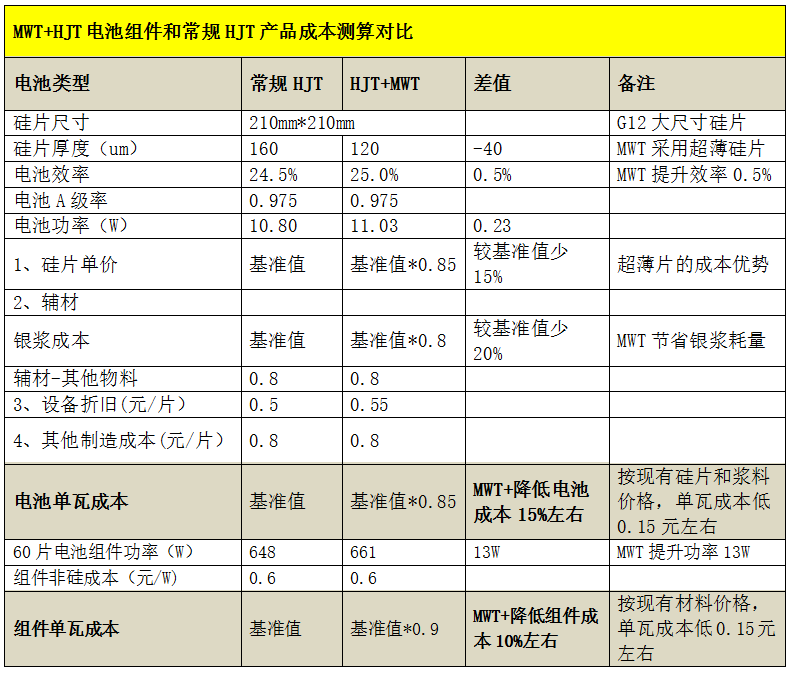

表1：MWT+HJT電池組件和常規HJT電池組件成本測算對比
如上表所示，相比較G12大尺寸常規HJT單晶電池，同尺寸的MWT+HJT電池量產效率要高出0.5%(絕對值)，由于采取了超薄的120μm硅片，大幅降低了硅成本15%左右，加上MWT技術的低銀漿耗量優勢，MWT+HJT電池的單瓦成本可以比未來主流HJT電池低0.15元/W左右。在組件端，由于電池效率優勢相同面積功率高出2%左右，也就是同樣尺寸的組件額定功率要高出10W左右，結合電池片的單瓦成本優勢，在組件端單瓦成本相對于常規HJT產品依舊有0.15元的低成本優勢，這個單瓦成本甚至低于市場常規PERC+產品，但電池和組件轉換效率要遠遠高于市場常規PERC+產品。
MWT+HJT技術的疊加，充分發揮了各自技術優勢，并且解決了HJT技術產業化的“痛點”，進一步提效的同時大幅降低了生產成本，可以說MWT+HJT是“超高效”和“低成本”的極致組合，互相成就的最好伙伴。
